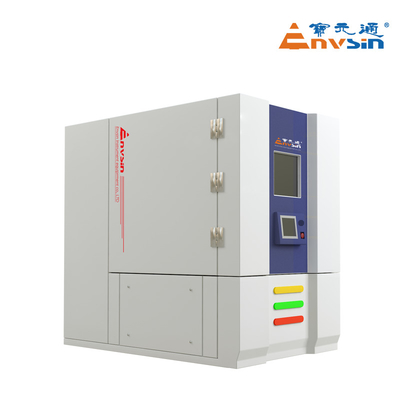

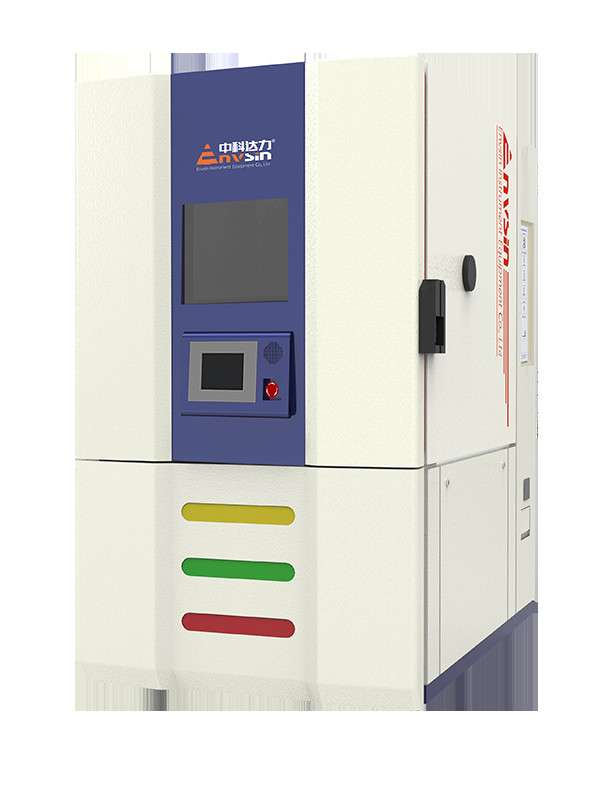

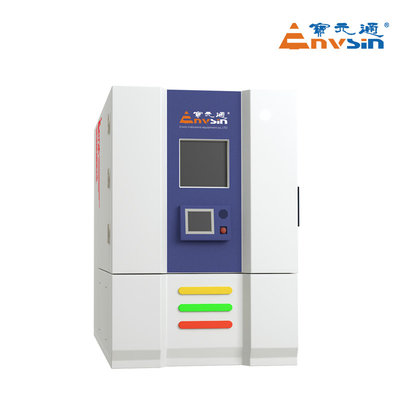

θερμοκρασία 990L SUS304 που ανακυκλώνει την αίθουσα δοκιμής ESS

Χώρος δοκιμής

990L

Εσωτερικό μέγεθος

1100*950*950mm (W×D×H) (W×D×H)

Εξωτερικό μέγεθος

1350mmx1890mmx2050mm ((Δ × Δ × Η)

Ηλεκτρική τροφοδοσία

AC380V±10%,50Hz±1,60A, 3/N/PE, αντίσταση γης < 4Ω

Μαξ. Δύναμη

75KW ((Η μέση ισχύς είναι περίπου 35KW)

Μέγιστο.

130A ((Το μέσο ρεύμα είναι περίπου 55A)

Μέθοδος ψύξης

Υδάτινη ψύξη (σύστημα ψύξης)

Τοποθεσία εγκατάστασης

• Το έδαφος του σταθμού εργασίας πρέπει να είναι επίπεδο, να έχει καλό εξαερισμό, να μην περιέχει εύφλεκτα αντικείμενα, διαβρωτικά αέρια ή σκόνη.

• Δεν υπάρχει ισχυρή πηγή ηλεκτρομαγνητικής ακτινοβολίας κοντά.

• Κοντά στο σύστημα αποχέτευσης (μέσα σε 2 μέτρα για το νερό συμπύκνωσης)

• Δυνατότητα υποστήριξης εδάφους τουλάχιστον 15000kg/m2

• Προετοιμάστε την κατάλληλη παροχή ενέργειας και νερού

• Εάν χρειάζεται παροχή νερού ή αερίου, θα πρέπει να είναι εξοπλισμένα εκ των προτέρων με

• Περιβαλλοντική θερμοκρασία: 5°C~25°CΣυνηγορείται, 25°C~35°C λειτουργούν καλά; ((για το μοντέλο που ψύχεται με αέρα);5°C~40°C λειτουργούν καλά (για το μοντέλο που ψύχεται με νερό)

• Υγρασία περιβάλλοντος: ≤85%RH

• Πίεση περιβάλλοντος:86KPa106KPa

• Διασφάλιση χώρου εγκατάστασης, ως εξής:

  - Δεν ξέρω.

- Δεν ξέρω.

Νερό ψύξης

Θερμοκρασία νερού: 5°C≤ θερμοκρασία νερού ≤ 28°C. Εάν η πηγή νερού είναι κλιματισμένο, ψυγμένο νερό, η θερμοκρασία του είναι χαμηλότερη από 10°C, πρέπει να ληφθούν κάποια μέτρα για την αποτροπή της συμπύκνωσης νερού από σωλήνα.

1Αν υιοθετήσετε το σχέδιο της ψύξης αέρα, δεν χρειάζεται νερό.

2.Εάν ο χρήστης χρειάζεται να κατασκευάσει νέο σύστημα κυκλοφορίας νερού ψύξης.

≥ 10 τόνους, ή χωρητικότητα ψύξης ψυγείου νερού ≥ 35KW ((20°C).

3Σύστημα ψύξης νερού: GB50050-1995

Η ροή νερού: ≥ 10 τόνους/ώρα

Διάμετρος σωλήνα:G2,5 ίντσες ×2

Πίεση νερού εισόδου:0.3MPa·0.6MPa

Διαφορά πίεσης νερού εισόδου και εξόδου:≥ 0,2MPa

Απαιτήσεις ύδατος: πληρούν το πρότυπο GB50050-1995

Δοκιμή θερμοκρασίας

Περιοχή θερμοκρασίας: -70°C+180°C

Σημείωση:1.Δοκιμή χωρίς φορτίο, σύμφωνα με το GB/T5170-2008, εάν δεν υπάρχει άλλη ειδική ανακοίνωση.

2.Θερμοκρασία περιβάλλοντος 25°C, καλή κατάσταση εξαερισμού: λειτουργεί καλά εάν 35°C≥RT>25°C. Ο ρυθμός ψύξης και η θερμική ικανότητα φορτίου θα επηρεαστούν από τη χαμηλή θερμοκρασία περιβάλλοντος.

Αλλαγές θερμοκρασίας: ± 0,5°C

Ομοιότητα θερμοκρασίας:0.1°C ∼2.0°C

Απόκλιση θερμοκρασίας:±0,1°C±2,0°C

Διάβλημα θερμοκρασίας: < 2,0°C

Γραμμικός ρυθμός αλλαγής θερμοκρασίας -

εντός - 45 ~ + 100 °C, 15 °C / min

Μη γραμμική ταχύτητα αλλαγής θερμοκρασίας < 15°C/min

Δοκιμή υγρασίας θερμοκρασίας

Διάστημα θερμοκρασίας: +10°C+95°C

Περιοχή υγρασίας: 10%RH ∼98%RH

Ομοιότητα θερμοκρασίας:±0,5°C±2,0°C

Ενότητα υγρασίας:±1,0%RH±5,0%RH

Απόκλιση θερμοκρασίας:±0,1°C±2,0°C

Απόκλιση υγρασίας:±1,0%RH±5,0%RH

Δυνατότητα διακύμανσης θερμοκρασίας: ± 0,1°C± 0,5°C

Αλλαξίες υγρασίας:±1,0%RH±3,0%RH

Διάβλημα θερμοκρασίας: < 2,0°C

Διάβλημα υγρασίας < 5,0%RH

Πρότυπα δοκιμών

1 GB/T 2423.1 Δοκιμή χαμηλής θερμοκρασίας

5 GJB 150.3 Δοκιμή υψηλής θερμοκρασίας

2 GB/T 2423.2 Δοκιμή υψηλής θερμοκρασίας

6 GJB 150,4 Δοκιμή χαμηλής θερμοκρασίας

3 GB/T2423.34 Δοκιμή κλιματικού ποδηλατισμού

7 GJB 150.9 Δοκιμή κλίματος

4 Δοκιμή κλίματος IEC60068-2

8 MIL-STD-202G-103BΕλέγχος υγρασίας

Διάγραμμα θερμικής χωρητικότητας φορτίου

Εφαρμόζεται σε δοκιμή τυπικής θερμοκρασίας, η θερμική ικανότητα φόρτωσης ποικίλλει από διαφορετική τιμή θερμοκρασίας.

Χάρτης ελέγχου θερμοκρασίας και υγρασίας
