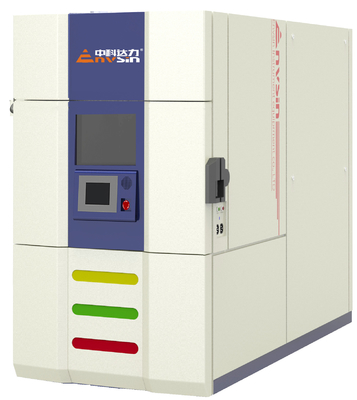

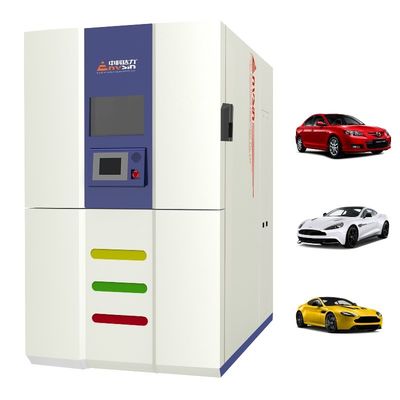

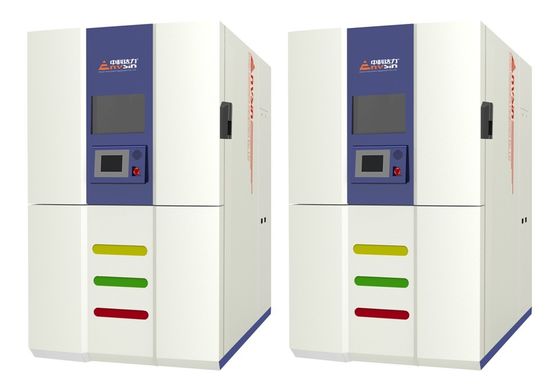

252L Βιομηχανικός θάλαμος δοκιμής θερμικών σοκ για δοκιμές υψηλής έντασης σύμφωνα με την IEC 60068-2-14

Χώρος δοκιμής

252L

Εσωτερικό μέγεθος

700*600*600mm (W × D × H)

Εξωτερικό μέγεθος

1090mm*1960mm*1995mm (W*D*H)

Ηλεκτρική τροφοδοσία

AC380V±10%, 50Hz±1 τέσσερα καλώδια τριών φάσεων + καλώδιο γείωσης ((3/N/PE),αντίσταση γείωσης < 4Ω

Μαξ. Δύναμη

60KW

Μέγιστο.

100A

Μέθοδος ψύξης

Υδατοψυγμένα

Δομή συστήματος

Τρία μέρη:ακινητή ανεξάρτητη δοκιμαστική περιοχή,περιοχή προθέρμανσης,περιοχή προψύξης

Τοποθεσία εγκατάστασης

• Το έδαφος του σταθμού εργασίας πρέπει να είναι επίπεδο, να έχει καλό εξαερισμό· να μην υπάρχουν εύφλεκτα αντικείμενα, διαβρωτικά αέρια ή σκόνη
• Δεν υπάρχει ισχυρή πηγή ηλεκτρομαγνητικής ακτινοβολίας κοντά.
• Κοντά στο σύστημα αποχέτευσης (μέσα σε απόσταση 2 μέτρων από την μονάδα ψύξης) για το νερό συμπύκνωσης
• Δυνατότητα υποστήριξης εδάφους τουλάχιστον 20000kg/m2
• Προετοιμάστε την κατάλληλη παροχή ενέργειας και νερού
• Εάν χρειάζεται παροχή νερού ή αερίου, θα πρέπει να είναι εξοπλισμένα εκ των προτέρων με
• Περιβαλλοντική θερμοκρασία: 5°C~25°CΣυνηγορείται, 25°C~35°C λειτουργούν καλά; ((για το μοντέλο που ψύχεται με αέρα);5°C~40°C λειτουργούν καλά (για το μοντέλο που ψύχεται με νερό)
• Υγρασία περιβάλλοντος: ≤85%RH
• Περιβαλλοντική πίεση: 86KPa ̇ 106KPa· 1.8.10 Διασφάλιση χώρου εγκατάστασης ως εξής:

- Δεν ξέρω.

Γυδάτινο νερό

Θερμοκρασία νερού:5°C≤Θερμοκρασία νερού≤28°C να φτάσει σε όλους τους τεχνικούς δείκτες, 28°C

Θερμοκρασία πηγής νερού ≤10°C,απαίτηση αποφυγής της εμφάνισης συμπυκνωμένου νερού

1: Δεν απαιτείται παροχή νερού ψύξης εάν είναι εγκατεστημένο σύστημα ψύξης με αέρα

2Εάν απαιτείται σύστημα ψύξης με νερό, η χωρητικότητα του πύργου ψύξης ≥ 15 τόνους ή η χωρητικότητα της μονάδας ψύξης ≥ 40 kW (σε θερμοκρασία 20 °C) 3:Σύστημα ψύξης νερού θα πρέπει να είναι GB50050-1995 βιομηχανική ποδήλατο ψύξης του συστήματος επεξεργασίας νερού πρότυπο κανονισμού σχεδιασμού

Ρύση νερού: ≥ 15 τόνους/ώρα

Διάμετρος σωλήνα:G2,5 ίντσες ×2

υδραυλική πίεση:0.3MPa·0.6MPa

Διαφορά υδραυλικής πίεσης:≥ 0,2MPa

Απαιτήσεις για την ποιότητα του νερού:GB50050-1995

Συμπίεση αέρα

πίεση παροχής συμπιεσμένου αέρα:0.6MPa·0.7MPa Η υγρασία του συμπιεσμένου αέρα υπό πνευματική χρήση: ≤ 30g/m3

Η υγρασία του συμπιεσμένου αέρα υπό χρήση ξηρού αέρα:≤1,5g/m3

Παράμετρος δοκιμής συγκρούσεων θερμοκρασίας εργατικού θαλάμου

Θερμικά δοκιμαστικά θάλαμματα σοκ - S2:

• Πεδίο συγκρούσεων χαμηλής θερμοκρασίας: -55°C-10°C
• Πεδίο συγκρούσεων υψηλής θερμοκρασίας: +60°C ̇ +150°C

- Δεν ξέρω.

Δοκιμαστική αίθουσα δοκιμής συγκρούσεων χαμηλής και υψηλής θερμοκρασίας + θερμοκρασίας δωματίου-S3:

• Πεδίο συγκρούσεων χαμηλής θερμοκρασίας: -65°C-10°C
• Πεδίο συγκρούσεων υψηλής θερμοκρασίας: +60°C+150°C
• PAMP Διαλογή περιβαλλοντικού στρες
• Κατώτατη θερμοκρασία: -55°C -10°C
• Ανάστημα υψηλών θερμοκρασιών: +60°C ∙ +125°C
• Διάβλημα θερμοκρασίας: 30°C/min
• Διάταξη θερμοκρασίας: ± 0,1°C± 1,0°C
• Ομοιότητα θερμοκρασίας:±0,5°C±2,0°C
• Απόκλιση θερμοκρασίας:<±2°C

Σημείωση:

1.Δοκιμασία χωρίς φορτίο, σύμφωνα με το GB/T5170-2008, εάν δεν υπάρχει άλλη ειδική ανακοίνωση.

2.Temp. εύρος σε 0°C+60°C, ρυθμίζοντας τη θερμοκρασία Shock και τη λειτουργία RAMP Environmental Stress Screening δεν εγκρίνονται.

3. δεδομένα δοκιμής σε θερμοκρασία περιβάλλοντος 25°C, καλή κατάσταση εξαερισμού, 35°C ≥ RT> 25°C λειτουργούν καλά, εύρος χαμηλών θερμοκρασιών,η ταχύτητα ψύξης και η θερμική ικανότητα φορτίου θα επηρεάζονται από την μεταβλητή θερμοκρασία του περιβάλλοντος.

4.Πληροφορίες δοκιμής σε θερμοκρασία νερού ≤ 28°C, υδραυλική πίεση 0,3MPa ̇ 0,6Mpa, διαφορά υδραυλικής πίεσης ≥ 0,2Mpa

Προθέρμανση θερμοκρασίας.

Θερμοκρασία SV: +50°C+220°C

Χρόνος αύξησης της θερμοκρασίας: RT→+220°C 50min

Προψύξη θερμοκρασίας.

Θερμοκρασία PV:-75°C+70°C Χρόνος μείωσης θερμοκρασίας: RT-75°C 60min

Χρόνος προσωρινής ανάκαμψης

< 15 λεπτά (μετρία στην έξοδο αέρα)

Πρότυπο δοκιμής

S2 Πρότυπο δοκιμής:

GB/T2423.22

MIL STD 202F, μέθοδος 107G

IEC 60068-2-14, δοκιμή Na

BS 2011

DIN 40046, Δοκιμή Na

JESD22-A101-A

S3 Πρότυπο δοκιμής:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

Δελτίο ΕΚ 6/2011.

JASO D 014 ̇4

ΕΙΑ JED-2531Α

Πρότυπο δοκιμής διαλογής περιβαλλοντικής πίεσης:

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚ 10-1994.

Αξιολόγηση της ποιότητας

Τρόπος δομής

Ενιαίο.Ο χώρος δοκιμής βρίσκεται μπροστά από τον θάλαμο δοκιμής, ο χώρος προθέρμανσης βρίσκεται στο κάτω μέρος μπροστά· ο χώρος προψύξης βρίσκεται στο άνω μέρος.

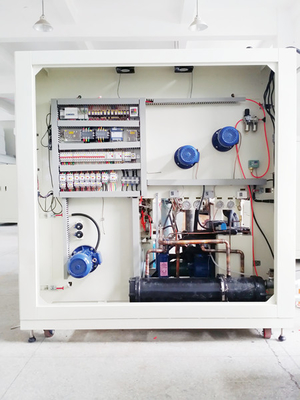

Πίσω. Το δωμάτιο της ψυκτικής μονάδας και το πίνακα διανομής ενέργειας είναι στο κάτω μέρος πίσω και αριστερά, το κύριο πάνελ ελέγχου στην μπροστινή πόρτα, Η πόρτα ανοίγει από δεξιά προς αριστερά.Κάθε σύστημα αεραγωγών κυκλοφορίας σε δοκιμαστική περιοχή: κεντροτριβική λεπίδα ανεμιστήρα, κινητήρας ανεμιστήρα, αεραγωγός, εξαερισμός δοκιμαστικής περιοχής, πόρτα εκκένωσης αέρα.

Σύνθεση

• Εξωτερικό υλικό: Στατικά επικαλυμμένο από τις δύο πλευρές ψυχρά ελαστικό χάλυβα
• Εσωτερικό υλικό: SUS304 από ανοξείδωτο χάλυβα
• Υλικό μόνωσης: Σκληρό στρώμα μόνωσης από αφρό πολυουρεθάνου

Υποκείμενο φορτίου

• Δυνατότητα φόρτωσης των ράφων:≤40Kg (μέσο φορτίο)
• Δυνατότητα φορτίου του πλαισίου δοκιμής:≤20Kg (με μέσο φορτίο)
• Το συνολικό βάρος φόρτωσης του χώρου δοκιμής (κρεβάτια και κάτω μέρος) ≤ 50 kg

Δύναμη του θαλάμου

• Μία πόρτα με μεντεσέδες στα αριστερά.
• Μέγεθος της πόρτας: 700 × 600 mm ((Δ × Η) ·
• Εφοδιασμένο με καουτσούκ πυριτίου και σύστημα θέρμανσης στο εσωτερικό για αντισυμπύκνωση.

Παρατηρητικό παράθυρο

Μέγεθος:280mm × 400mm ((W × H), επικαλυμμένο με θέρμανση αντιψυκτικό κούφιο γυαλί

Αγωγές καλωδίων

Δύο θύρες Φ50 mm στα αριστερά και δεξιά, με καπάκια βίδας και πρίζες από μαλακή σιλικόνη.

Προβολέας

Στο παράθυρο παρατήρησης

Εφημερίδες

2 ράφια στο εσωτερικό για δείγματα· ρυθμιζόμενο ύψος

Τρύπες αποχέτευσης

Τρύπες αποχέτευσης συμπυκνωμένου νερού για συμπυκνωμένο νερό στο εξωτερικό

Λιμάνι διαρροής

Βρίσκεται στο πίσω μέρος της θήκης για την απόρριψη συμπυκνωμένου νερού

Κινητοί καστροί

Δυνατοί ρυθμιζόμενοι τροχοί

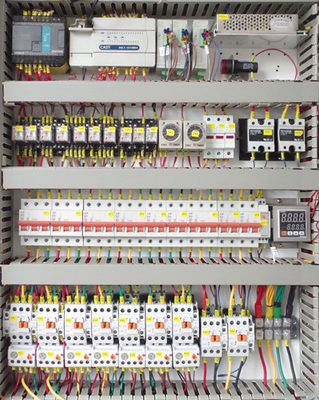

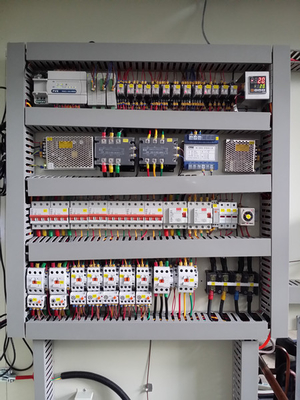

Ανεξάρτητο δωμάτιο ηλεκτρικής ενέργειας

Υιοθετήστε πίσω ανεξάρτητο δωμάτιο ηλεκτρικής ενέργειας, διαχειρίζεται βασικό εξοπλισμό ελέγχου ηλεκτρικής ενέργειας, πόρτα με ντουλάπι

Πύλη χρήσης με πνευματικό σύστημα

Με την πόρτα εξάτμισης και την πίσω πόρτα αερισμού σε ανεξάρτητη θέση, χρειάζεται συμπιεσμένος αέρας από έξω για να παρέχει κίνητρο.
