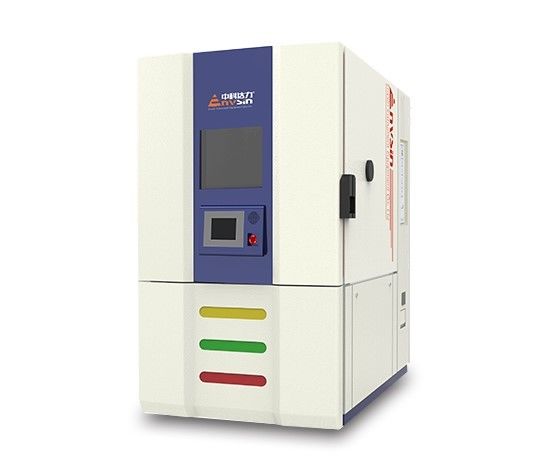

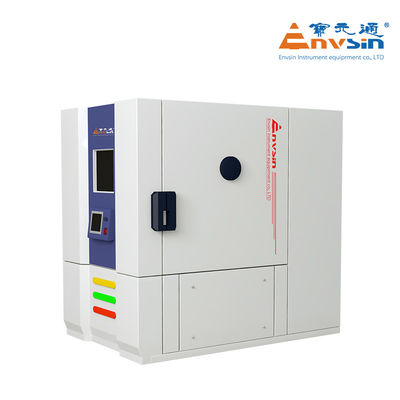

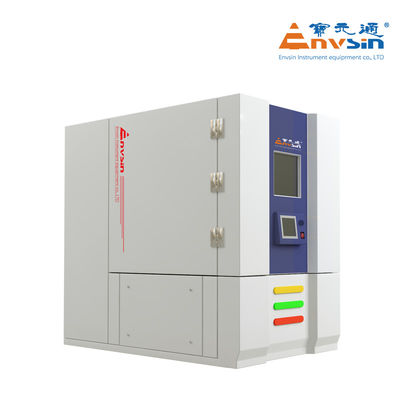

Θερμοκρασία και υγρασία σε θάλαμο για ακραίες δοκιμές περιβάλλοντος

Χώρος δοκιμής

600 λίτρα

Εσωτερικό μέγεθος

800*800*950mm (W*D*H)

Εξωτερικό μέγεθος

1090mm*1960mm*1995mm

Ηλεκτρική τροφοδοσία

AC380V±10%,50Hz±1,60A, 3/N/PE, αντίσταση γης < 4Ω

Μαξ. Δύναμη

60 kW ((κανονικά 35 kW)

Μέγιστο.

100A (κανονικά 30A)

Μέθοδος ψύξης

Υδάτινη ψύξη (σύστημα ψύξης)

Τοποθεσία εγκατάστασης

• Το έδαφος του σταθμού εργασίας πρέπει να είναι επίπεδο, να έχει καλό εξαερισμό· να μην υπάρχουν εύφλεκτα αντικείμενα, διαβρωτικά αέρια ή σκόνη
• Δεν υπάρχει ισχυρή πηγή ηλεκτρομαγνητικής ακτινοβολίας κοντά.
• Κοντά στο σύστημα αποχέτευσης (μέσα σε 2 μέτρα για το νερό συμπύκνωσης)
• Δυνατότητα υποστήριξης εδάφους τουλάχιστον 15000kg/m2
• Προετοιμάστε την κατάλληλη παροχή ενέργειας και νερού
• Εάν χρειάζεται παροχή νερού ή αερίου, θα πρέπει να είναι εξοπλισμένα εκ των προτέρων με
• Περιβαλλοντική θερμοκρασία: 5°C~25°CΣυνηγορείται, 25°C~35°C λειτουργούν καλά; ((για το μοντέλο που ψύχεται με αέρα);5°C~40°C λειτουργούν καλά (για το μοντέλο που ψύχεται με νερό)
• Υγρασία περιβάλλοντος: ≤85%RH
• Πίεση περιβάλλοντος:86KPa106KPa
• Διασφάλιση χώρου εγκατάστασης, ως εξής:

- Δεν ξέρω.

Νερό ψύξης

Θερμοκρασία νερού: 5°C≤ θερμοκρασία νερού ≤ 28°C. Εάν η πηγή νερού είναι κλιματισμένο, ψυγμένο νερό, η θερμοκρασία του είναι χαμηλότερη από 10°C, πρέπει να ληφθούν κάποια μέτρα για την αποτροπή της συμπύκνωσης νερού από σωλήνα.

1.Αν υιοθετήσει το σχεδιασμό της ψύξης του ανέμου, δεν χρειάζεται ψύξη νερού

2.Εάν ο χρήστης χρειάζεται να κατασκευάσει νέο σύστημα κυκλοφορίας νερού ψύξης.Πύργος ψύξης ≥10 τόνους, ή ψυκτικός μηχανισμός νερού ≥35KW ((20°C)

3Σύστημα ψύξης νερού: GB50050-1995

Η ροή νερού: ≥ 10 τόνους/ώρα

Διάμετρος σωλήνα:G2,5 ίντσες ×2

Πίεση νερού εισόδου:0.3MPa·0.6MPa

Διαφορά πίεσης νερού εισόδου και εξόδου:≥ 0,2MPa

Απαιτήσεις ύδατος:ακολουθούν το πρότυπο GB50050-1995

Δοκιμή θερμοκρασίας

Περιοχή θερμοκρασίας: -70°C+180°C

Σημείωση:

1.Δοκιμή χωρίς φορτίο, σύμφωνα με το GB/T5170-2008, εάν δεν υπάρχει άλλη ειδική ανακοίνωση.

2.Θερμοκρασία περιβάλλοντος 25°C, καλή κατάσταση εξαερισμού: λειτουργεί καλά εάν 35°C≥RT>25°C. Ο ρυθμός ψύξης και η θερμική ικανότητα φορτίου θα επηρεαστούν από τη χαμηλή θερμοκρασία περιβάλλοντος.

Αλλαγές θερμοκρασίας: ± 0,1°C± 0,5°C

Ομοιότητα θερμοκρασίας:±0,5°C±1,0°C (άδειο)

Απόκλιση θερμοκρασίας: ± 0,1°C ± 0,5°C

Διάβλημα θερμοκρασίας: < 2,0°C

Γραμμικός ρυθμός αλλαγής θερμοκρασίας -

-40°C+125°C,11°C/min,με φορτίο 5kg PCB

Μη γραμμική ταχύτητα αλλαγής θερμοκρασίας:15°C/min

Πρότυπα δοκιμών

1.GB/T 2423.1 Δοκιμή χαμηλής θερμοκρασίας

4.GJB 150.3 Δοκιμή υψηλής θερμοκρασίας

2.GB/T 2423.2 Δοκιμή υψηλής θερμοκρασίας

5.GJB 150.4 Δοκιμή χαμηλής θερμοκρασίας

3.GB/T2423.22 (Δοκιμή με ποδήλατο)

6.IEC 60068-2 (Δοκιμή θερμοκρασίας)

Διάγραμμα θερμικής χωρητικότητας φορτίου

Εφαρμόζεται σε δοκιμή τυπικής θερμοκρασίας, η θερμική ικανότητα φόρτωσης ποικίλλει από διαφορετική τιμή θερμοκρασίας.

Τρόπος δομής

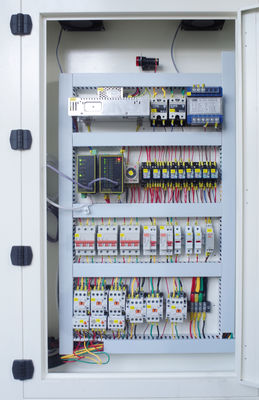

• Η αίθουσα δοκιμών είναι στην κορυφή, το ψυγείο είναι στο κάτω μέρος, ο έλεγχος διανομής ενέργειας στο πίσω μέρος.
• Ο κύριος πίνακας ελέγχου είναι στην μπροστινή πόρτα, και ο παρατεταμένος είναι στην πίσω δεξιά πλευρά.
• Η πόρτα ανοίγει από δεξιά προς αριστερά. Το κανάλι κυκλοφορίας αέρα και το σύστημα κλιματισμού βρίσκονται στο πίσω μέρος του χώρου δοκιμής:Εναλλακτής θερμότητας ψύξης"Αισθητήρα θερμοκρασίας και υγρασίας".

Σύνθεση

• Εξωτερικό υλικό: Στατικά επικαλυμμένο από τις δύο πλευρές ψυχρά ελαστικό χάλυβα

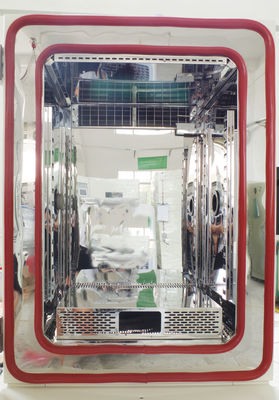

• Εσωτερικό υλικό: SUS304 από ανοξείδωτο χάλυβα
• Υλικό μόνωσης: Σκληρό στρώμα μόνωσης από αφρό πολυουρεθάνου

Υποκείμενο φορτίου

• Δυνατότητα φόρτωσης των ράφων:≤50Kg (μέσο φορτίο)
• Δυνατότητα φορτίου του πλαισίου δοκιμής:≤20Kg (με μέσο φορτίο)
• Το συνολικό βάρος φόρτωσης του χώρου δοκιμής (κρεβάτια και κάτω μέρος) ≤ 80 kg

Δύναμη του θαλάμου

• Μία πόρτα με μεντεσέδες στα αριστερά.
• Μέγεθος της πόρτας: 800 × 950 mm ((W × H) ·
• Εφοδιασμένο με καουτσούκ πυριτίου και σύστημα θέρμανσης στο εσωτερικό για αντισυμπύκνωση.

Παρατηρητικό παράθυρο

Μέγεθος:280 × 400 mm ((W × H), επικαλυμμένο με θέρμανση αντιψυκτικό κούφιο γυαλί

Αγωγές καλωδίων

Δύο θύρες Φ50 mm στα αριστερά και δεξιά, με καπάκια βίδας και βύσματα από μαλακή σιλικόνη.

Προβολέας

Στο παράθυρο παρατήρησης

Εφημερίδες

2 ράφια στο εσωτερικό για δείγματα· ρυθμιζόμενο ύψος

Τρύπες αποχέτευσης

Τρύπες αποχέτευσης συμπυκνωμένου νερού για συμπυκνωμένο νερό στο εξωτερικό

Λιμάνι διαρροής

Βρίσκεται στο πίσω μέρος της θήκης για την απόρριψη συμπυκνωμένου νερού

Κινητοί καστροί

Δυνατοί ρυθμιζόμενοι τροχοί

Διαχωρισμένος σχεδιασμός νερού/ηλεκτρισμού

Το σύστημα υγρασίας και το σύστημα ηλεκτρικού ελέγχου διαχωρίζονται για λόγους ασφάλειας ((πατέντης αριθ.: ZL201220245236.8)
