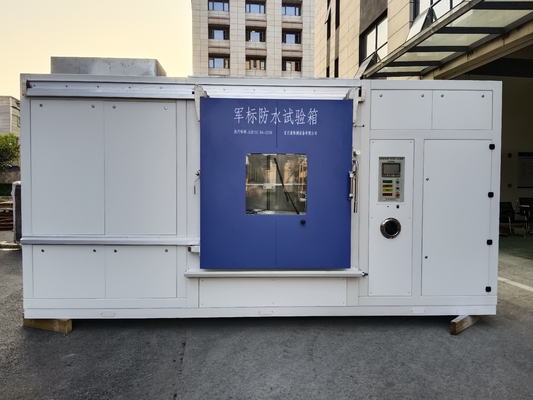

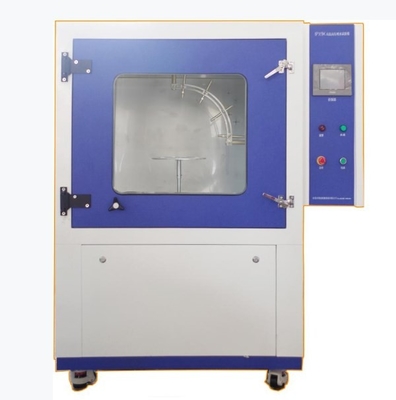

IPX7 Ενεργειακά αποδοτικός αξιόπιστος θάλαμος δοκιμής βροχής για τη συμμόρφωση με τα πρότυπα αδιάβροχης ρύπανσης

Ονομασία προϊόντος

Αδιάβροχος θάλαμος δοκιμής

Πρότυπο προϊόντος

Δελτίο ΕΚΑΧ, Δελτίο ΕΚ

Απαγορεύεται η δοκιμή ή η αποθήκευση:

Πυροβόλες, εκρηκτικές και πτητικές ουσίες

Βιολογικά δείγματα με βιολογικά χαρακτηριστικά

Δείγματα με ακτινοβολία σωματιδίων και δυνατότητα ισχυρής ηλεκτρομαγνητικής παρεμβολής

Δείγματα που θα μπορούσαν να προκαλέσουν υψηλή δύναμη και μεγάλο ποσοστό επέκτασης του σώματος

Εφαρμογές:

Ο εν λόγω θάλαμος δοκιμής βύθισης εφαρμόζεται για τη δοκιμή της βύθισης του στρώματος προστασίας από το κέλυφος ηλεκτρονικού και ηλεκτρικού εξοπλισμού, εργαλείων υλικού, μέρους μηχανών,Παρέχει ένα περιβάλλον εμβάπτισης στο οποίο τα ρεαλιστικά αναλογικά ηλεκτρονικά προϊόντα και τα εξαρτήματά τους μπορούν να εκτίθενται κατά τη μεταφορά και, για την επίτευξη της αδιάβροχης απόδοσης διαφόρων προϊόντων.

Ο εν λόγω αδιάβροχος θάλαμος δοκιμής συμμορφώνεται με τις προδιαγραφές IEC60529, GB4208 DIN40050-9, ISO20653.Η συνάρτηση δοκιμής χρησιμοποιείται για την επιθεώρηση του προϊόντος της τάξης προστασίας του περίβληματός IEC (Επιπρόσθετη δοκιμή IP), η οποία κατασκευάζεται σύμφωνα με τις σχετικές προδιαγραφές του προτύπου DIN40050 και πληροί τη σχετική τυποποιημένη μέθοδο δοκιμής επιπέδου προστασίας του περιβλήματος.

ΜΤεχνικές παραμέτρους

IPX7

Το χαμηλότερο σημείο του εξωτερικού περιβλήματος με ύψος μικρότερο από 850 mm πρέπει να βρίσκεται λιγότερο από 1000 mm κάτω από την επιφάνεια του νερού.

Το υψηλότερο σημείο του εξωτερικού περιβλήματος με ύψος ίσο ή μεγαλύτερο από 850 mm πρέπει να βρίσκεται 150 mm κάτω από την επιφάνεια του νερού.

Πίεση νερού: 1000kpa· (ο ελεγκτής μπορεί να εμφανίσει)

Ο χρόνος δοκιμής είναι τουλάχιστον 30 λεπτά.

Άλλοι: μέγεθος (μη καθορισμένο)

Πρότυπο δοκιμής

SO16750-1-2006 Περιβαλλοντικοί όροι και δοκιμές για ηλεκτρικό και ηλεκτρονικό εξοπλισμό οδικών οχημάτων (γενικοί κανονισμοί)

Κωδικός IP DIN40050-9 για την κατηγορία προστασίας από τα καβούρια

ISO20653 Οδικά οχήματα - βαθμός προστασίας (κωδικός IP) - προστασία ηλεκτρικού εξοπλισμού από ξένα αντικείμενα, νερό και επαφή

Κωδικός IEC60529 προστασίας ηλεκτρικών θύρων (IP)

GMW 3172(2007)Γενικές απαιτήσεις για το περιβάλλον, την αξιοπιστία και τις επιδόσεις του οχήματος

VW80106-2008 Γενικές συνθήκες δοκιμής για ηλεκτρικά και ηλεκτρονικά εξαρτήματα αυτοκινήτων

QC/T 417.1 ((2001)Συνδετήρας καλωδίων για οχήματα Μέρος 1

GB4208 Αξιολόγηση του περιβλήματος

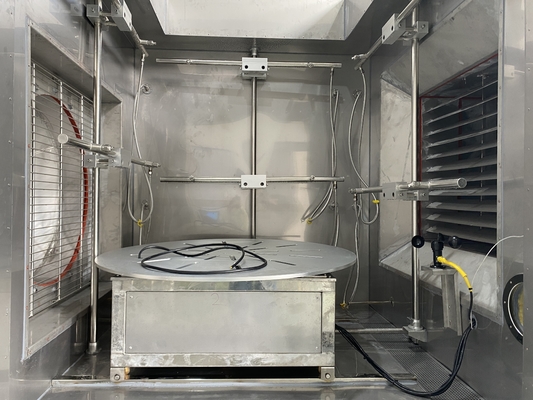

Rσύστημα ain

Δομή συστήματος

Για να εξασφαλιστεί μακροπρόθεσμη καθαρή πλωτή οδό, όταν σταματήσει η δοκιμή βροχής, το νερό από τον σωλήνα νερού επιστρέφει αυτόματα στην δεξαμενή νερού.Το δροσερό δίσκο θα πιεστεί με συμπιεσμένο αέρα για να πιέσει έξω το νερό, έτσι ώστε να μην υπάρχει νερό στον σωλήνα νερού και την κεφαλή στάλματος για την πρόληψη της μακροχρόνιας αδρανής λειτουργίας.

Δεδομένου ότι η δοκιμή θα παράγει μεγάλη ποσότητα ροής βροχερού νερού, το βροχερό νερό που πέφτει από τη δοκιμή θα συλλέγεται κεντρικά μέσω της θύρας υπερχείλισης στο κάτω μέρος του εσωτερικού θαλάμου εργασίας του κιβωτίου.,και ανακυκλώνονται μέσω του φίλτρου.

Αποχέτευση αποχέτευσης δαπέδου

Μετά την δοκιμή βροχής, το συσσωρευμένο νερό εισέρχεται στην δεξαμενή ιζηματοποίησης και φιλτράρεται και χρησιμοποιείται ξανά.Το χαντάκι αποστράγγισης είναι επίπεδο με το έδαφος και δεν επηρεάζει το βάρος υποστήριξης του δαπέδου του κιβωτίου δοκιμής και την είσοδο και έξοδο των προϊόντων δοκιμής..

Μέθοδος ελέγχου ροής υδάτινης πίεσης

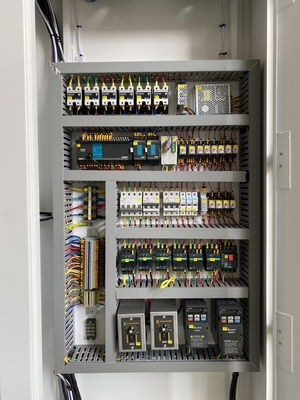

Το σύστημα ελέγχου στροφής ανάδρασης κλειστού κυκλώματος αποτελείται από αισθητήρα πίεσης νερού, αισθητήρα ροής νερού, ελεγκτή, ηλεκτρομαγνητική βαλβίδα, μονάδα κίνησης AD, μετατροπέα συχνότητας,και αντλία ρύθμισης ροής νερού πίεσηςΟ έλεγχος PID

Η ροή πίεσης νερού του ακροφύλλου του θαλάμου ρυθμίζεται λεπτά και γρήγορα. (η εικόνα είναι μόνο για αναφορά)

Οδηγός

Μη σταδιακός μετατροπέας με κινητήρα ψηφιακού σήματος, μονάδα κίνησης AD (η εικόνα είναι μόνο για αναφορά)

Ενεργοποιητής

Χρησιμοποιήστε οριζόντια πολλαπλής φάσης φυγοκεντρική αντλία νερού με χαμηλό θόρυβο, συμπαγή δομή και μικρό χώρο εγκατάστασης (εικόνα για αναφορά μόνο)

Υδραυλικός αισθητήρας ροής

Ηλεκτρονικός αισθητήρας πίεσης υγρού, ηλεκτρονικός αισθητήρας ροής υγρού (εικόνα για αναφορά μόνο)

Σφουγγάρι νερού

Ειδική βροχερή δοκιμαστική ακροφύση, δοκιμαστική ακροφύση ψεκασμού νερού (εικόνα για αναφορά μόνο)

Τρύπα αποχέτευσης συμπυκνωμένου

Τρύπες αποστράγγισης με συμπυκνωμένο και συμπυκνωμένο στο εργαστήριο

Τρύπα υπερχείλισης

Μια τρύπα υπερχείλισης είναι τοποθετημένη στο εσωτερικό του κουτιού για να καθοδηγήσει το νερό καθοδήγησης στον θάλαμο δοκιμής
