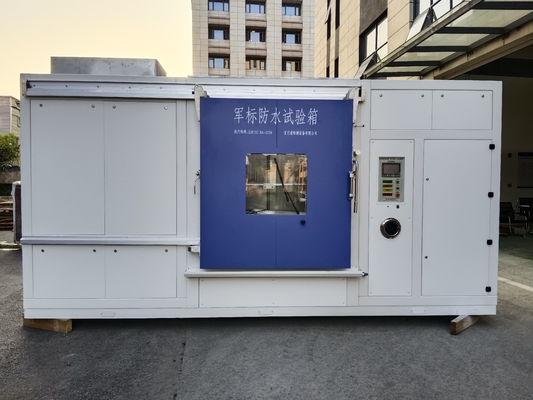

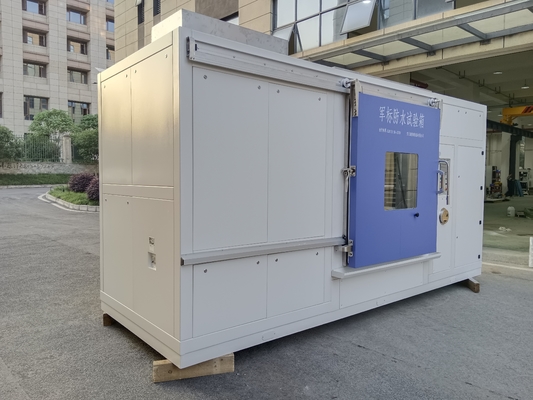

IPX Θάλαμος δοκιμής βροχής για ηλεκτρονική δοκιμή αντοχής

IPX Θάλαμος δοκιμής βροχής για ηλεκτρονική δοκιμή αντοχής

Ονομασία μάρκας:	Envsin
Αριθμός μοντέλου:	Efs-LC
Μούβ:	1
τιμή:	$15000 >=1 Set
Όροι πληρωμής:	L/C, D/A, D/P, T/T
Ικανότητα εφοδιασμού:	5 σύνολα το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

guangdong, Κίνα

Πιστοποίηση:

CE ISO

Ονομασία προϊόντος:

Δοκιμαστικό θάλαμο για βροχή, αδιάβροχο θάλαμο IP

Ηλεκτρική τροφοδοσία:

AC 3 Phase 380V 60/50Hz

Εγγύηση:

1 έτος

πρότυπο δοκιμής:

IEC60529

Ταχύτητα κλίσης:

0~9999

Υλικό:

Ανοξείδωτο SUS 304

Συσκευασία λεπτομέρειες:

Ξύλινη περίπτωση

Δυνατότητα προσφοράς:

5 σύνολα το μήνα

Επισημαίνω:

Αίθουσα δοκιμής ψεκασμού βροχής SUS 304

Αδιάβροχη αίθουσα δοκιμής ψεκασμού βροχής

Αίθουσα ISO δοκιμής ψεκασμού βροχής

Περιγραφή του προϊόντος

1. Προδιαγραφές
IPX1·IPX2	Θέρμανση του νερού ψεκασμού: η διαφορά θερμοκρασίας μεταξύ της θερμοκρασίας του νερού και του δείγματος δεν πρέπει να είναι μεγαλύτερη από 5 °C και η θερμοκρασία του νερού δεν πρέπει να είναι χαμηλότερη από 5 °C.
	Διάμετρος τρύπας: Ø 0,8 mm (αναλλάξιμο)
	Η ελάχιστη απόσταση μεταξύ του ακροφύλλου και του δείγματος είναι 200 mm.
	Απόσταση σωλήνα βελόνας: 20 mm
	Ταχύτητα δοκιμαστικού πάγκου: (1 ~ 20) R / min (προσαρμόσιμη)
	Μέγεθος πάγκου δοκιμής: Φ 600 mm* 600 mm
	Υποκείμενο φορτίου του πάγκου δοκιμής: ≤ 30 kg (προσαρμόζεται)
	Απόσταση φυγόκεντρος: 100 mm
	Άλλες απαιτήσεις: ο πάγκος δοκιμής μπορεί να ρυθμίζει τη γωνία
IPX3·IPX4	Ράδιο δακτυλίου ψεκασμού: R400 mm
	Διάμετρος ανοίγματος: Φ 0,4 mm (αλλάξιμο)
	Η μέγιστη απόσταση μεταξύ του ακροφύλλου και του δείγματος είναι 200 mm.
	Απόσταση μεταξύ δύο οπών: 50 mm
	Διάμετρος σωλήνα ψεκασμού νερού: Φ 16 mm
	Κλίση του σωλήνα ψεκασμού: η γωνία κλίσης 0 ° ~ ± 165 ° μπορεί να ρυθμιστεί στο πρόγραμμα και να ελέγχεται από κινητήρα servo.
	ρεύμα ψεκασμού: 0,07l min ± 5% ανά τρύπα (μπορεί να ρυθμιστεί και να εμφανιστεί στον ελεγκτή με την αλλαγή της πίεσης ψεκασμού)
	Ταχύτητα κλίσης: 0 ~ 90 ° / S (προσαρμόσιμη)
	Ταχύτητα περιστροφής του πίνακα δειγματοληψίας: 0 ~ 17R / min (προσαρμόσιμο)
	Μέγεθος πάγκου δοκιμής: Φ 500 mm (προσαρμόσιμο)
	Υποκείμενο φορτίου πίνακα δειγματοληψίας: ≤ 30kg (προσαρμόζεται)
	Άλλοι: ο αριθμός των ανοίξεων και η συνολική ροή νερού του προσαρμοσμένου κυματιστή σωλήνα πληρούν τις απαιτήσεις των διαφόρων ακτίνων κυματιστή σωλήνα στον πίνακα 9 του gb4208-2017; Σύμφωνα με το gb4208-2017,είναι εξοπλισμένο με ψεκαστήρα νερού και αδιάβροχο ψεκαστήρα
IPX5	Εσωτερική διάμετρος του ακροφύλλου: 6,3 mm.
	Η ροή νερού: (12,5 l ± 0,625) L/min (ο ελεγκτής μπορεί να ρυθμίζεται και να εμφανίζεται)
	Χρόνος δοκιμής: τουλάχιστον 3 λεπτά.
	Απόσταση από το στόμιο έως την επιφάνεια του κελύφους: 2,5 m ~ 3 m
	Το κεντρικό μέρος της κύριας ροής: ένας κύκλος με διάμετρο περίπου 40 mm σε απόσταση 2,5 m από το ακροφύσιο
IPX6	Εσωτερική διάμετρος του ακροφύλλου: 12,5 mm.
	Η ροή νερού: (100L ±5) L/min (ο ελεγκτής μπορεί να ρυθμίζεται και να εμφανίζεται)
	Χρόνος δοκιμής: τουλάχιστον 3 λεπτά.
	Απόσταση από το στόμιο έως την επιφάνεια του κελύφους: 2,5 m ~ 3 m
	Το κεντρικό μέρος της κύριας ροής: ένας κύκλος με διάμετρο περίπου 120 mm σε απόσταση 2,5 m από το ακροφύσιο
IPX6K	Η εσωτερική διάμετρος του ακροφύσκου: 6,3 mm.
	Η ροή νερού: (75±5) L/min (ο ελεγκτής μπορεί να ρυθμίζεται και να εμφανίζεται)
	Απόσταση από το στόμιο έως την επιφάνεια του κελύφους: 2,5 m ~ 3 m
	Χρόνος δοκιμής: τουλάχιστον 3 λεπτά.
	Πίεση νερού: τουλάχιστον 1000kPa
IPX9K	Διαρκής χρόνος εργασίας: ≥5 ώρες
	Γωνία δακτυλίου ψεκασμού: 0°, 30°, 60°, 90°, ρυθμιζόμενη θέση γωνίας μεγέθους δείγματος
	Γωνία ακροβολίου: ± 15°, μπορείτε να επιλέξετε 1 δοκιμή ακροβολίου μόνο ή 4 δοκιμές συνδυασμού ακροβολιών
	Υψηλή θερμοκρασία νερού: θερμοκρασία δωματίου ~ 100 °C, ανάλυση ≤ 0,1 °C· θερμοκρασία ψεκασμού νερού: 80 °C±5 °C, διακύμανση θερμοκρασίας ≤ 1 °C, ταχύτητα θέρμανσης νερού: θερμοκρασία δωματίου ~ 85 °C,το μέσο όρο ≥ 1 °C / min.
	Χρόνος ψεκασμού: 1 ~ 900 δευτερόλεπτα, ρυθμιζόμενο
	Απόσταση ψεκασμού νερού: 100mm ~ 150mm απόσταση από το κέντρο του δίσκου μπορεί να ρυθμιστεί χειροκίνητα.
	Πίεση ψεκασμού νερού: 8 ~ 10MPa, ρυθμιζόμενη.
	Ρυθμιστική ροή νερού: (14 ~ 16) L/min, ρυθμιζόμενη.
	Ταχύτητα ετοιμότητας του στρογγυλοπίνακα: 1 ~ 12 r / min, ρυθμιζόμενες ρυθμίσεις.
	Υψόμετρος γύρισμα: 0 ~ 400 mm, ρυθμιζόμενη ρύθμιση.
1.2 Πρότυπα δοκιμών	1. ISO16750-1-2006 Περιβαλλοντικοί όροι και δοκιμές για ηλεκτρικό και ηλεκτρονικό εξοπλισμό οδικών οχημάτων (γενικές διατάξεις) 2. Din40050-9 κωδικός IP της τάξης προστασίας του περιβλήματος
	3ISO 20653 οδικά οχήματα - βαθμός προστασίας (κωδικός IP) - προστασία ηλεκτρικού εξοπλισμού από ξένα αντικείμενα, νερό και επαφή
	4. κωδικός προστασίας ηλεκτρικών θύρων (IP) IEC60529
	5Γενικές απαιτήσεις για το περιβάλλον, την αξιοπιστία και τις επιδόσεις του οχήματος 6.Vw80106-2008 γενικές συνθήκες δοκιμής για ηλεκτρικά και ηλεκτρονικά εξαρτήματα αυτοκινήτων
	7.QC / T 417.1 (2001) Σύνδεσμος ιμάντα οχήματος μέρος 1
	8.Gb4208 βαθμός προστασίας θύρα
2. Σύστημα βροχής
IPX1, IPX2 IPX3, IPX4, IPX4K IPX5, IPX6, IPX6K IPX9K
2.1 Δομή	1.Η ρύθμιση της βροχόπτωσης από ψεκασμό επιτυγχάνεται από το σύστημα ελέγχου της ροής της πίεσης του νερού που αποτελείται κυρίως από ηλεκτρονική αντλία ενίσχυσης μετατροπής συχνότητας και αισθητήρα ροής. 2Για να εξασφαλιστεί η μακροχρόνια καθαρότητα της υδάτινης οδού, όταν σταματήσει η δοκιμή βροχής, το νερό από τον σωλήνα νερού επιστρέφει αυτόματα στην δεξαμενή νερού.και η κατσαρόλα σταγονόμετρου θα προσθέσει συμπιεσμένο αέρα για να καθαρίσει και να συμπιέσει το συσσωρευμένο νερό, έτσι ώστε να μην υπάρχει νερό στον σωλήνα νερού και στην κεφαλή στάγματος, ώστε να αποφεύγεται η απόφραξη που προκαλείται από τη διάβρωση του σωλήνα νερού για μεγάλο χρονικό διάστημα· 3Καθώς η δοκιμή θα παράγει μεγάλη ποσότητα ροής βροχερού νερού, το βροχερό νερό που πέφτει από τη δοκιμή θα ανακτηθεί κεντρικά μέσω της θύρας υπερχείλισης στο κάτω μέρος του εσωτερικού θαλάμου εργασίας του κιβωτίου,και ανακυκλώνεται μετά από επεξεργασία μέσω του φίλτρου.

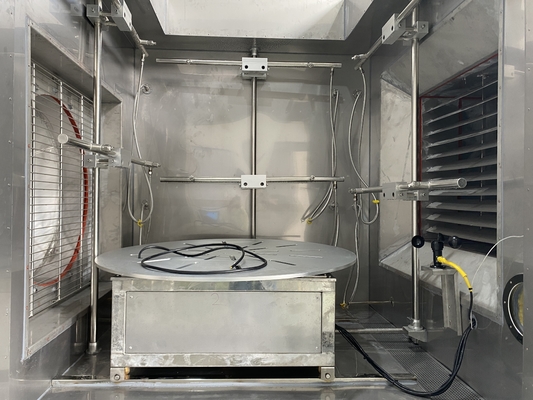

2.2 Ηλεκτρικός περιστρεφόμενος πίνακας τοποθέτησης δειγμάτων	Η συσκευή χρησιμοποιείται για την τοποθέτηση του δοκιμαστικού υλικού. Η συσκευή περιστροφικού τραπεζιού μπορεί να ρυθμίζει χειροκίνητα τη θέση μετακινώντας αριστερά και δεξιά μέσω των τροχών που είναι εγκατεστημένες στο κάτω μέρος.Η ταχύτητα περιστροφής και η γωνία περιστροφής μπορεί να ελεγχθεί και να ρυθμιστεί μέσω των πλήκτρων επαφής με το άγγιγμα (η εικόνα είναι μόνο για αναφορά)

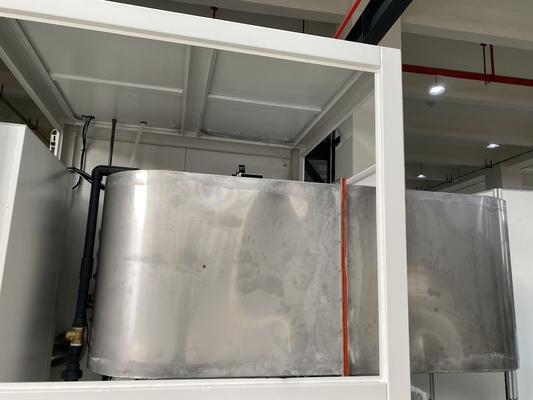

2.3 Κυκλοφορία υδάτινων οδών	Το νερό που συσσωρεύεται μετά τη δοκιμή βροχής μπορεί να ανακυκλωθεί στη δεξαμενή πολυεπίπεδου ιζηματοποίησης και να επαναχρησιμοποιηθεί μετά τη διήθηση.Μπορεί επίσης να εκφορτωθεί απευθείας στο χαντάκι αποχέτευσης στο εργοστάσιο του πελάτη
2.4 Αποχέτευση αποχέτευσης δαπέδου	Μετά την δοκιμή βροχής, το συσσωρευμένο νερό εισέρχεται στην δεξαμενή ιζηματοποίησης και επαναχρησιμοποιείται μετά τον φιλτραρισμό.Το χαντάκι αποστράγγισης είναι επίπεδο με το έδαφος και δεν επηρεάζει την αντοχή φορτίου της κάτω πλάκας του θαλάμου δοκιμής και την πρόσβαση των προϊόντων δοκιμής.
2.5 Τρόπος ελέγχου της πίεσης και της ροής νερού	Το κλειστό σύστημα ελέγχου ανατροφοδότησης αποτελείται από αισθητήρα πίεσης νερού, αισθητήρα ροής νερού, ελεγκτή, σόλενοειδή βαλβίδα, ενότητα κίνησης διαφημίσεων,μετατροπέας συχνοτήτων και αντλία ρύθμισης ροής πίεσης νερού. Μέσω αλγόριθμου p.i.d ελέγχου, η ροή πίεσης νερού του νουζέλου στον θάλαμο δοκιμής μπορεί να ρυθμιστεί και να ελεγχθεί σε πραγματικό χρόνο και δυναμικά.
2.6 Οδηγός	Μετατροπέας συχνοτήτων χωρίς βήματα που τροφοδοτείται από ψηφιακό σήμα και ενότητα κίνησης διαφημίσεων (η εικόνα είναι μόνο για αναφορά) .
2.7 Ενεργοποιητής	Επιλέγεται οριζόντια πολυεπίπεδη φυγοκεντρική αντλία νερού με χαμηλό θόρυβο, συμπαγή δομή και μικρό χώρο εγκατάστασης (η εικόνα είναι μόνο για αναφορά)
2.8 Αισθητήρας ροής πίεσης νερού	Εικόνα ηλεκτρονικού αισθητήρα ροής υγρού (μόνο για αναφορά)
2.9 Σφουγγάρι νερού	Ειδική βροχερή δοκιμαστική βρύση και δοκιμαστική βρύση ψεκασμού νερού (η εικόνα είναι μόνο για αναφορά)
2.10 Τρύπα αποχέτευσης συμπυκνωμένου	Τρύπες αποστράγγισης με συμπυκνωμένο χώρο εργασίας και συμπυκνωμένο μονάδα
2.11 Τρύπα υπερχείλισης	Μια τρύπα υπερχείλισης τοποθετείται στο εσωτερικό του κουτιού για να καθοδηγεί την αποστράγγιση του συμπυκνωμένου νερού στο κουτί δοκιμής
2.12 Τύπος κλίσης	Ο σωλήνας κλίσης παλμώνεται από τον PLC στο servo και ο κινητήρας servo ελέγχεται για να οδηγήσει τη γωνία του σωλήνα κλίσης και την ταχύτητα του σωλήνα κλίσης για να επιτευχθεί ακριβής τοποθέτηση του σωλήνα κλίσης.Το δοκιμαστικό νερό συνδέεται με το σπιντέλο του σωλήνα εκκρεμές μέσω της περιστρεφόμενης σύνδεσης υψηλής ταχύτητας για να εξασφαλιστεί ότι δεν υπάρχει διαρροή νερού., και το νερό εισέρχεται στο σωλήνα σωλήνα εκκρεμές κατά τη διάρκεια της λειτουργίας, και στη συνέχεια εκτοξεύει έξω από το ακροφύσιο για να συνειδητοποιήσει την δοκιμή βροχής σωλήνα εκκρεμές.
2.13 IPX5, IPX6, IPX6K	Ο ακροφύλλος IPX5, IPX6, IPX6K είναι αφαιρούμενη συσκευή, κατά τη δοκιμή IPX5, IPX6, IPX6K το ειδικό ράφι δοκιμής μεταφέρεται στον εξοπλισμό πριν τοποθετηθεί το γρήγορο κλιπ,και στη συνέχεια συνδεθεί με ένα γρήγορο σωλήνα νερού τοποθέτησηΔεδομένου ότι η δοκιμή απαιτεί να είναι η απόσταση του ακροφύλλου από τον δειγματοληπτή 2,5 έως 3,0 μέτρα, το κινούμενο πλαίσιο ψεκαστήρα μπορεί να κάνει πιο αποτελεσματική χρήση του πειραματικού χώρου και όταν εξαντληθεί,θα μετακινηθεί προς την πλευρά και δεν θα καταλαμβάνει το χώρο. Κατά τη διάρκεια της δοκιμής, υπάρχει μια συσκευή απομόνωσης για την αποτροπή της διαρροής νερού από τον εξοπλισμό. .
2.14 IPX9K	Α.Μέθοδος δομής: Δοκιμή IPX9K για δοκιμή πλύσης υψηλής θερμοκρασίας και υψηλής πίεσης, η συσκευή δοκιμής αυτή σε άλλες λειτουργίες συρρικνώνει αυτόματα το πίσω μέρος του εσωτερικού κουτιού,κατά την επιλογή αυτής της λειτουργίας, ο αγκώνα δοκιμής εκκρεμές κυματίζεται αυτόματα προς το κάτω μέρος της θέσης αποφυγής, IPX9K επεκτείνεται αυτόματα στην θέση δοκιμής: το κέντρο του πίνακα δοκιμής.η μέθοδος αποστράγγισης εσωτερικού κουτιού αλλάζει αυτόματα στην αποστράγγιση δεξαμενής νερού υψηλής θερμοκρασίας για να αποφευχθεί η πολύ γρήγορη ψύξη της θερμοκρασίας του νερού. Β. Τρόπος ελέγχου της θερμοκρασίας του νερού: από τον αισθητήρα θερμοκρασίας, τον ελεγκτή, τη μονάδα κίνησης ρελέ στερεής κατάστασης, την δεξαμενή νερού υψηλής θερμοκρασίας, τη δεξαμενή νερού χαμηλής θερμοκρασίας,ηλεκτρικό κινητήρα θερμαντήρα για τη δημιουργία ενός συστήματος ελέγχου θέρμανσης κλειστού κυκλώματος, μέσω του αλγόριθμου ελέγχου PID, πραγματικού χρόνου δυναμικός έλεγχος της θερμοκρασίας του νερού δοκιμής λεπτό και γρήγορα.το νερό χαμηλής θερμοκρασίας αναπληρώνεται γρήγορα και ψύχεταιΤαυτόχρονα, η δεξαμενή νερού υψηλής θερμοκρασίας είναι εξοπλισμένη με αντλία υψηλής θερμοκρασίας κυκλοφορίας νερού,έτσι ώστε η θερμοκρασία του νερού να είναι πάντα σε ομοιόμορφη κατάστασηΕάν η θερμοκρασία του νερού της δεξαμενής νερού υψηλής θερμοκρασίας είναι ανεπαρκής κατά τη διάρκεια της δοκιμής,ο εξοπλισμός θα περιμένει μέχρι να αυξηθεί η θερμοκρασία του νερού στην ρυθμιζόμενη θερμοκρασία πριν συνεχίσει να λειτουργείΟ οδηγός θέρμανσης υιοθετεί SSR ρελέ στερεής κατάστασης, το οποίο μετατρέπει το σήμα ελέγχου ποσότητας θέρμανσης από τον κεντρικό ελεγκτή,και οδηγεί το ηλεκτρικό θερμαντήρα της δεξαμενής νερού για να λειτουργήσει για τον έλεγχο της θερμοκρασίας του νερού και τον έλεγχο του μεγάλου ρεύματος με ένα μικρό ρεύμαΟ ενεργοποιητής θέρμανσης είναι ηλεκτρικός θερμαντής τύπου UL ενσωματωμένος σε υλικό υψηλής θερμοκρασίας ανθεκτικό στη διάβρωση.
3 Ηλεκτρικό σύστημα ελέγχου
3.1Τα κύρια ηλεκτρικά εξαρτήματα είναι διεθνών πρώτης γραμμής εμπορικών σημάτων, όπως προστατευτής διαρροής, επαγγέλλων εναλλασσόμενου ρεύματος, ενδιάμεσου ρελέ κλπ. Χρησιμοποιούνται η Schneider της Γαλλίας, η Ls της Κορέας και η OMRON της Ιαπωνίας.Η τεχνολογία Samwon της Κορέας χρησιμοποιείται για τον ελεγκτή ACU και την μονάδα DCUΤο Gallo Gavazzi της Ελβετίας χρησιμοποιείται για το solid-state relay, και το Phoenix της Γερμανίας χρησιμοποιείται για το ηλεκτρικό πίνακα συνδέσεων.Χρησιμοποιούνται ηλεκτρικά εξαρτήματα υψηλής ποιότητας για τη μακροχρόνια σταθερή λειτουργία του συστήματος
3.2 Η ηλεκτρική συσκευή χειρισμού είναι εξοπλισμένη με πίνακα διανομής για κεντρική εγκατάσταση και διαχείριση,έτσι ώστε το σύστημα ηλεκτρικού ελέγχου είναι μονωροποίηση σχεδιασμένη για τη διανομή ενέργειας και βολική για επιθεώρηση και συντήρηση
3.3 Όλα τα ηλεκτρικά στοιχεία και κυκλώματα ελέγχου είναι εξοπλισμένα με σήματα και αριθμούς καλωδίων για την τυποποίηση της ηλεκτρικής συναρμολόγησης και τη διευκόλυνση της επιθεώρησης και συντήρησης:
3.4- Διαχωρισμός νερού και ηλεκτρικής ενέργειας και δομή συναρμολόγησης:να εγκρίνει το δομικό σχέδιο διαχωρισμού και ανεξάρτητης συναρμολόγησης του συστήματος πλωτών οδών και του συστήματος ηλεκτρικού ελέγχου για να εξασφαλίσει την ασφάλεια και την αξιοπιστία του δομολογίου δοκιμής (αποκλειστική πατέντα), δίπλωμα ευρεσιτεχνίας αριθ.: zl201220245236.8)
4Κεντρικό σύστημα ελέγχου του θαλάμου δοκιμής

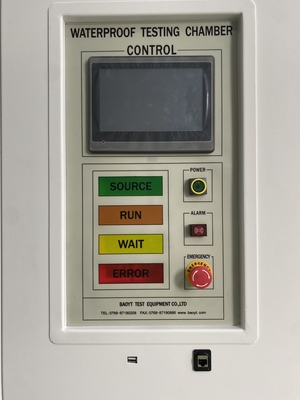

4.1 σύστημα ελέγχου	Μονάδα PLC + ενσωματωμένη έγχρωμη οθόνη LCD αφής κύριο εγκεφαλικό ελεγκτή
4.2 Ακρίβεια προβολής	Θερμοκρασία ≤ 0,1 °C. Πίεση νερού ≤ 0,1 kpa. ροή νερού ≤ 0,1 L/min. Χρόνος ≤ 0,1 min.
4.3 Κατάσταση ρύθμισης	Διαθέτει δύο λειτουργίες: σταθερή (χειροκίνητη) ρύθμιση παραμέτρων και ρύθμιση προγράμματος: Σταθερή (χειροκίνητη) ρύθμιση παραμέτρων: ένταση βροχής και ένταση στάθμισης· Ρυθμίσεις προγράμματος: ένταση βροχής, ένταση σταγόνων βροχής και χρόνος δοκιμής
4.4 Τρόπος ελέγχου	Διαθέτει δύο τρόπους ελέγχου: σταθερό (χειροκίνητο) και αυτόματο πρόγραμμα: Συνεχής (χειροκίνητη) χειραγώγηση: χειροκίνητη εκκίνηση και χειροκίνητη διακοπή όταν φτάσει ο χρόνος. Αυτοματοποιημένο έλεγχο προγράμματος: εκκίνηση προγράμματος ή καθυστέρηση εκκίνησης και αυτόματη διακοπή όταν φτάσει ο χρόνος
4.5 Διασύνδεση οθόνης	Ανάλυση 800x480 πόντων, TFT έγχρωμη οθόνη LCD
4.6 Άλλες λειτουργίες	4.6.1 συναγερμός βλάβης, αιτία και λειτουργία προειδοποίησης χειρισμού 4.6.2 Προστατευτική λειτουργία απενεργοποίησης 4.6.3 λειτουργία προστασίας θερμοκρασίας ανώτατου και κατώτερου ορίου 4.6.4 λειτουργία χρονολόγησης ημερολογίου (αυτόματη εκκίνηση και αυτόματη διακοπή) 4.6.5 μετά τη λειτουργία. 4.6.6 οι παραμέτροι ρύθμισης του ελεγκτή προστασίας κωδικού πρόσβασης μπορούν να προσαρμοστούν
4.7 Διασύνδεση αποθήκευσης δεδομένων και λειτουργιών	4.7.1 τοπική αποθήκευση δεδομένων: οι πληροφορίες αποθήκευσης περιλαμβάνουν τις κύριες παραμέτρους δοκιμής, όπως ημερομηνία και ώρα δοκιμής, τιμή στόχου δοκιμής και τιμή μέτρησης δοκιμής.και τα δεδομένα δοκιμής τουλάχιστον ενός έτους μπορούν να αποθηκευτούνΤα δεδομένα μπορούν να εξάγονται μέσω εξωτερικού μέσου αποθήκευσης (USB flash disk). 4.7.2 Διασύνδεση δεδομένων USB: ο ελεγκτής μπορεί να επεκτείνει την διεπαφή δεδομένων USB και να υποστηρίζει τη λειτουργία λήψης δεδομένων.
5Ηλεκτρική συσκευή προστασίας ασφάλειας ελέγχου του τεστ-κουτιού
5.1 Δωμάτιο εργασίας	5.1.1 ανεξάρτητο στούντιο πάνω από προστατευτικό θερμοκρασίας 5.1.2 Προστασία υπερτίχωσης ανεμιστήρα χειρισμού αέρα 5.1.3 Παρακολούθηση της θετικής πίεσης στην καμπίνα 5.1.4 ανίχνευση ταχύτητας ανέμου στην καμπίνα
5.2 Σύστημα πλωτών οδών	5.2.1 Προστασία από υπερφόρτωση αντλίας ενίσχυσης νερού 5.2.2 Προστασία υπερτίβασης υδραγωγών υπό πίεση 5.2.3 Προστασία χαμηλής στάθμης νερού δεξαμενής νερού 5.2.4 Προστασία υπερχείλισης δεξαμενής αποθήκευσης νερού
5.3 Σύστημα τροφοδοσίας	5.3.1 προστασία από απώλεια φάσης τροφοδοσίας και προστασία από σφάλματα στη σειρά φάσεων 5.3.2 ανεξάρτητο βραχυκύκλωμα πάνω από την προστασία ρεύματος της γραμμής ελέγχου 5.3.3 ανεξάρτητο βραχυκύκλωμα πάνω από ρεύμα του κύκλου κύριας τάσης υψηλού ρεύματος 5.3.4 Προστασία από διαρροές του διακόπτη διαρροής ELBC και της ηλεκτρονικής προστασίας RC κατά της υπερβολικής τάσης
5.4 Άλλα	5.4.1 υπενθύμιση ανίχνευσης έλλειψης συμπιεσμένου αέρα 5.4.2 Προστασία γείωσης από το κέλυφος του θαλάμου δοκιμών 5.4.3 ηλεκτρική προστασία άλλων βοηθητικών διατάξεων ελέγχου και προστασία της ασφάλειας του προσωπικού
