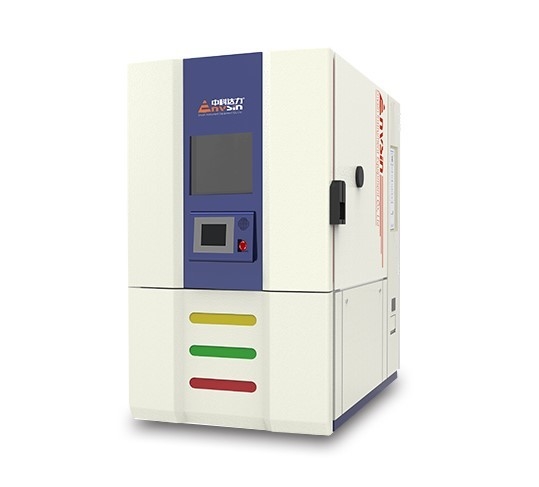

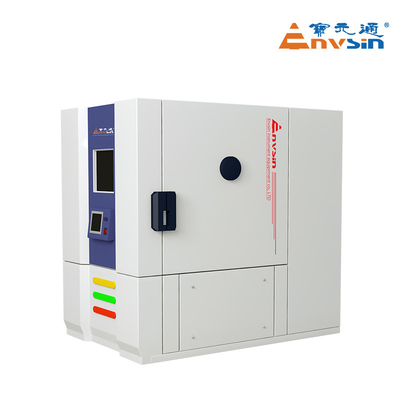

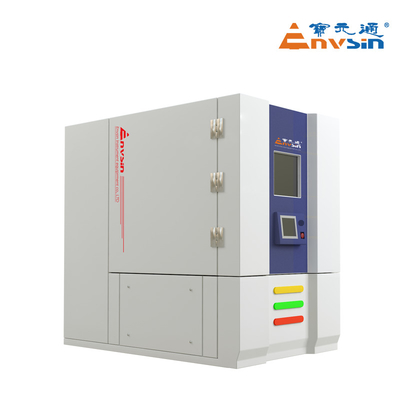

335L πίεση το περιβαλλοντικό νερό αιθουσών δοκιμής που δροσίζεται που καλύπτει

Χώρος δοκιμής

335L

Εσωτερικό μέγεθος

800*650*650mm(W×D×H)

Εξωτερικό μέγεθος

1800 mm*2500 mm*2300 mm(W*D*H)

Ηλεκτρική τροφοδοσία

AC380V±10%, 50Hz±1 τέσσερα καλώδια τριών φάσεων + καλώδιο γείωσης ((3/N/PE),αντίσταση γείωσης < 4Ω

Μαξ. Δύναμη

65KW

Μέγιστο.

110Α

Μέθοδος ψύξης

Υδατοψυγμένα

Δομή συστήματος

Τρία μέρη:ακινητή ανεξάρτητη δοκιμαστική περιοχή,περιοχή προθέρμανσης,περιοχή προψύξης

Τοποθεσία εγκατάστασης

• Δεν υπάρχει ισχυρή πηγή ηλεκτρομαγνητικής ακτινοβολίας κοντά.
• Κοντά στο σύστημα αποχέτευσης (μέσα σε απόσταση 2 μέτρων από την μονάδα ψύξης,για το νερό συμπύκνωσης)
• Δυνατότητα υποστήριξης εδάφους τουλάχιστον 20000kg/m2
• Προετοιμάστε την κατάλληλη παροχή ενέργειας και νερού
• Εάν χρειάζεται παροχή νερού ή αερίου, θα πρέπει να είναι εξοπλισμένα εκ των προτέρων με
• Περιβαλλοντική θερμοκρασία: 5°C~25°CΣυνηγορείται, 25°C~35°C λειτουργούν καλά; ((για το μοντέλο που ψύχεται με αέρα);5°C~40°C λειτουργούν καλά (για το μοντέλο που ψύχεται με νερό)
• Υγρασία περιβάλλοντος: ≤ 85% RH·
• Πίεση περιβάλλοντος: 86KPa ̇ 106KPa·
• Διασφάλιση χώρου εγκατάστασης, ως εξής:

- Δεν ξέρω.

Γυδάτινο νερό

Θερμοκρασία νερού:5°C≤Θερμοκρασία νερού≤28°C να φτάσει σε όλους τους τεχνικούς δείκτες, 28°C

Θερμοκρασία πηγής νερού ≤10°C,απαίτηση αποφυγής της εμφάνισης συμπυκνωμένου νερού

Ρύση νερού: ≥ 15 τόνους/ώρα

Διάμετρος σωλήνα:G2,5 ίντσες ×2

υδραυλική πίεση:0.3MPa·0.6MPa

Διαφορά υδραυλικής πίεσης:≥ 0,2MPa

Απαιτήσεις για την ποιότητα του νερού:GB50050-1995

Συμπίεση αέρα

Πίεση παροχής συμπιεσμένου αέρα:0.6MPa·0.7MPa

Η υγρασία του συμπιεσμένου αέρα υπό πνευματική χρήση: ≤ 30g/m3

Η υγρασία του συμπιεσμένου αέρα υπό χρήση ξηρού αέρα:≤1,5g/m3

Παράμετρος δοκιμής συγκρούσεων θερμοκρασίας εργατικού θαλάμου

Θερμικά δοκιμαστικά θάλαμματα σοκ - S2:

• Πεδίο συγκρούσεων χαμηλής θερμοκρασίας: -55°C-10°C
• Πεδίο συγκρούσεων υψηλής θερμοκρασίας: +60°C ̇ +150°C

- Δεν ξέρω.

Δοκιμαστική αίθουσα δοκιμής συγκρούσεων χαμηλής και υψηλής θερμοκρασίας + θερμοκρασίας δωματίου-S3:

• Πεδίο συγκρούσεων χαμηλής θερμοκρασίας: -65°C-10°C
• Πεδίο συγκρούσεων υψηλής θερμοκρασίας: +60°C+150°C
• PAMP Διαλογή περιβαλλοντικού στρες
• Κατώτατη θερμοκρασία: -55°C -10°C
• Ανάστημα υψηλών θερμοκρασιών: +60°C ∙ +125°C
• Διάβλημα θερμοκρασίας: 30°C/min
• Διάταξη θερμοκρασίας: ± 0,1°C± 1,0°C
• Ομοιότητα θερμοκρασίας:±0,5°C±2,0°C
• Απόκλιση θερμοκρασίας:<±2°C

Σημείωση:

1.Δοκιμασία χωρίς φορτίο, σύμφωνα με το GB/T5170-2008, εάν δεν υπάρχει άλλη ειδική ανακοίνωση.

2.Temp. εύρος σε 0°C+60°C, ρυθμίζοντας τη θερμοκρασία κρούσης και τη λειτουργία ελέγχου περιβαλλοντικού στρες RAMP δεν εγκρίνονται.

3. δεδομένα δοκιμής σε θερμοκρασία περιβάλλοντος 25°C, καλή κατάσταση εξαερισμού, 35°C ≥ RT> 25°C λειτουργούν καλά, εύρος χαμηλών θερμοκρασιών,η ταχύτητα ψύξης και η θερμική ικανότητα φορτίου θα επηρεάζονται από την μεταβλητή θερμοκρασία του περιβάλλοντος.

4.Πληροφορίες δοκιμής σε θερμοκρασία νερού ≤ 28°C, υδραυλική πίεση 0,3MPa ̇ 0,6Mpa, διαφορά υδραυλικής πίεσης ≥ 0,2Mpa

Προθέρμανση θερμοκρασίας.

Θερμοκρασία SV: +50°C+220°C

Χρόνος αύξησης της θερμοκρασίας: RT→+220°C 50min

Προψύξη θερμοκρασίας.

Θερμοκρασία PV:-75°C+70°C

Χρόνος μείωσης της θερμοκρασίας: RT-75°C 60 λεπτά

Χρόνος προσωρινής ανάκαμψης

< 15 λεπτά (μετρία στην έξοδο αέρα)

Πρότυπο δοκιμής

                          Δοκιμαστικό πρότυπο-S2:

GB/T2423.22

MIL STD 202F, μέθοδος 107G

IEC 60068-2-14, δοκιμή Na

BS 2011

DIN 40046, Δοκιμή Na

JESD22-A101-A

                          Δοκιμαστικό πρότυπο-S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

Δελτίο ΕΚ 6/2011.

JASO D 014 ̇4

ΕΙΑ JED-2531Α

Πρότυπο δοκιμής διαλογής περιβαλλοντικής πίεσης:

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚΑΧ αριθ.

Δελτίο ΕΚ 10-1994.

Αξιολόγηση της ποιότητας
